门禁设备安装规范及系统调试要点

时间:2021-08-26 点击:106

  第一章 门禁设备的安装与系统调试步骤

  先安装门禁设备与软件,并联机测试,再按要求调试与使用。

  第一步 门禁设备的安装

  门禁系统的施工要做到规范,在安装前,首先要了解整个门禁系统的结构网络、功能,设计网络布局,采用RS485联网方式 或者
采用TCP/IP网络方式;第二合理选配单门、双门、四门控制器等,这样就可以进行布线,之后再安装门禁设备。

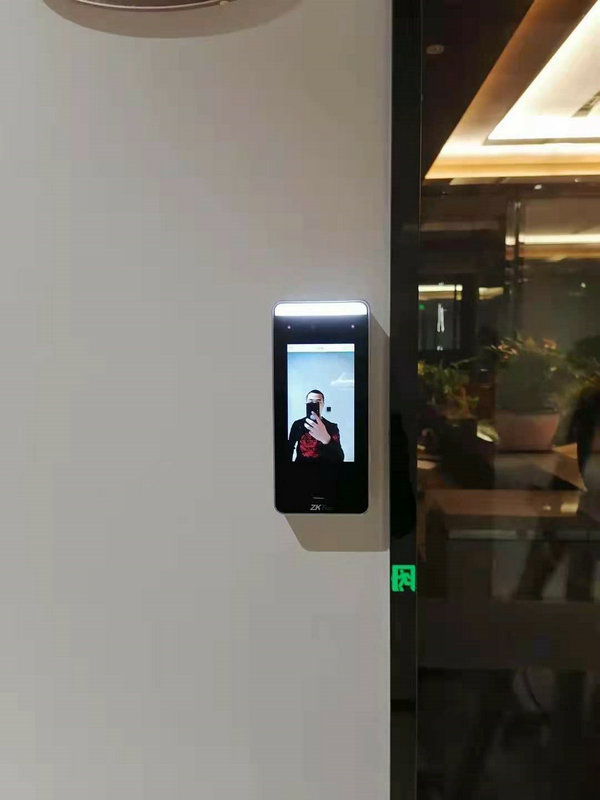

安装门禁

  然后每个设备的安装及其连接请参考产品说明书。

  1.1 施工布线

  选用合适的线材与管材,进行现场布线,包括:

  ●
RS485联网通讯的布线,通讯线用于电脑与门禁控制器之间通讯的连线,选用四芯双绞屏蔽线,更远距离则选用光纤(光缆62.5/125u,多模最远距离为2.1Km);

  ● TCP网络通讯的布线,选用超五类双绞网线,接入局域网。

  ● 强电供应的布线,用于门禁控制器、锁电源等的供电

  ● 读卡器的布线,读卡器线用于读卡器与门禁控制器的连线,选用五类双绞屏蔽线

  ● 电锁的布线,电锁到控制器端口之间的线,采用两芯线,线径在1.0平方毫米以上。

  ● 出门按钮的布线,出门按钮到控制器端口之间的线,采用两芯线,线径在1.0平方毫米以上。

  详见第二章 选用线材及工程布线

  1.2 门禁控制器的安装

  在安装门禁控制器前,先了解使用环境;在安装时也应充分考虑安装和维护的方便性。

  1.3 读卡器的安装与连接

  读卡器的类型很多,常见的有ID读卡器,IC读卡器,指纹头等,安装高度为离地大约1.4M的墙面,使用五类双绞屏蔽线连接。

  详见第三章:门禁控制器接线示意图

  1.4 电锁及锁电源的安装与连接

  市面上的电锁有多种类型,根据实际需要选配磁力锁,电插锁,电机锁等。电锁供电建议使用规格为DC12V/3A的门禁专用电源给锁供电,这样电锁就直接接在电源上。

  1.5 出门按钮的安装与连接

  安装高度为离地大约1.4M的墙面,使用线径在1.0平方毫米以上的两芯线连接

  1.6 门磁、红外、消防联动及报警器的安装与连接

  参考相关产品的说明书

  第二章 选用线材及工程布线

  首先要了解门禁系统的组成及工作原理,做好在办公室把设备接起来,学习一遍。这样清楚了整个门禁系统后,第一步是工程布线,第一步是安装设备,第三步是调试整个门禁系统。

  第2.1节 布线接线注意事项

  1、所有走线都必须套管, PVC管和镀锌管都可以,避免老鼠咬断线路引起故障。

  强烈建议:本系统的所有走线必须同220V强电线分开套管

  2、虽然控制器具备了良好的防静电、防雷击、防漏电设计,请务必保证控制器机箱和交流电地线连接完善,且交流电地线真实接地。

  3、建议您不要经常带电拔插接线端子,请务必拔下接线端子,再进行相应的焊接工作。

  4、请勿擅自拆卸或者更换控制器的芯片,非专业的操作会导致控制器损毁。

  5、不建议您擅自对接其他附加设备,所有非常规的操作,请务必先于我方工程师沟通。

  6、用电方面,不要将控制器和其他大电流设备接在同一供电插座上。

  7、读卡器、按钮的安装高度距地面1.4米,可以根据客户的使用习惯,适当增加或者降低。

  8、控制器建议安装在门内侧的天花板上或弱电井等便于维护的地点。

  9、接线端子注意规范接线,不要裸露金属部分过长,以免引起短路和通讯故障。

  10、线与线的连接,最好使用电烙铁焊接,拧接方式容易造成接触不良。

  第2.2节 网线选用及布线技巧--RS485联网门禁

  RS485网线:电脑到控制器,以及控制器与控制器之间的通讯线。建议使用4芯双绞屏蔽网线。线径在0.5平方毫米以上。

  485总线是一种用于设备联网的经济型的传统的工业总线方式,通讯质量是需要根据施工经验进行测试和调试的,485总线虽然简单,但必须严格安装施工规范进行布线,RS485总线的布置与RS485的通讯质量非常重要。

  对于大型门禁系统,首先要确定门禁管理中心的位置,了解清楚项目中每个门禁点的位置,根据门禁点的数量、网线的距离,合理设计门禁网络采用单条RS485总线,还是采用多条RS485总线。

  2.2.1 多条RS485总线联网制遵循3条原则:

  1、单条总线上挂接的控制器数量一般不能超过40台;超过40台控制器的话,建议采用多条总线制,再通过485HUB连上管理电脑。

  2、RS485总线长度,理论上是可以达到1200米,由于控制器数量或者通讯环境的复杂性,单条485总线建议不要超过800米。如果超过800米,请改成多路RS485总线,选用485HUB或者中继器来改善通讯环境。

  3、门禁控制点与管理中心的分布状况,如果有部分门禁点在管理中心的这边,而有部分门禁点在完全不同的方向,建议采用多路RS485总线

  2.2.2 单条RS485总线要严格几个施工规范:

  1、单条RS485总线一定要采取“手牵手式”
的总线结构,坚决杜绝星型连接和分叉连接。地址码由近及远设置,即管理电脑接1号控制器,2号接1号,3号接2号,依次类推……

  2、设备供电的交流电及机箱一定要真实接地,而且接地良好。有很多地方表面上有三角插座,其实根本没有接地,要小心。接地良好时,可以确保设备被雷击浪涌冲击静电累计时可以配合设备的防雷设计较好地释放能量,保护485总线设备和相关芯片不受伤害。

  3、线材一定要用线径0.5平方毫米以上的多股屏蔽双绞网线;多股是为了备用。单独套用PVC管,避免和强电走在一起,以免强电对其干扰。

  4、485+ 和485- 一定要互为双绞,双绞是因为485通讯采用差模通讯原理,双绞的抗干扰性最好。不采用双绞线,是极端错误的。

  5、串联RS485转换器和所有门禁控制器的参考地GND,将多股双绞网线中剩余的一根或全部用于串联GND;参考地未接好,也影响通信时通时不通,主要来自分布电容的影响。

  6、网络通信线的屏蔽层连接起来接大地。

  7、还有在485总线的最后一台控制器的485+ 和 485-之间并联一个120欧姆的终端电阻来改善通讯质量。

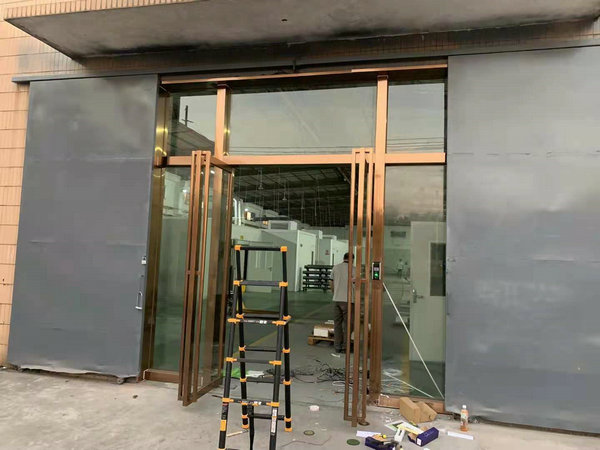

安装门禁

  第2.3节 网线选用及布线技巧—TCP/IP网络门禁

  TCP/IP网络的布线相对来讲比较简单,只需要用普通网线把控制器直接接入交换机或集线器HUB。管理中心的门禁软件同一时刻可同时与多个TCP/IP协议的门禁控制器通讯,支持局域网控制,也支持互联网远程控制。

  例1. TCP/IP网络协议-- 局域网 门禁系统网络结构示意图如下

  局域网跨网段时,需要用到2个以上的路由设计。

  例2. TCP/IP网络协议 — 互联网 门禁系统网络结构示意图如下:

  和电脑网络的布线的方法一样,控制器到HUB用普通网线,距离要小于100米,越长对线的质量要求越高。

  当然,现在的门禁网络可以做到TCP/IP网络与RS485总线综合组网方式,如下图所示

  总之,在大型门禁系统中,网络设计,以及网络布线是整个门禁系统中的关键一环。

  第2.4节 门禁控制单元---线材选用及布线技巧

  每个门禁控制单元通常情况下包括以下设备:门禁控制器、读卡器、出门按钮,以及电锁、电锁电源等;结构示意图如下:

  以下设备可以选择使用:门磁、红外传感器、消防联动、声光报警器等

  选用线材

  1、读卡器线:读卡器到控制器端口之间的线

  建议用8芯屏蔽多股双绞网线(其中二芯备用,如果不需要读卡器声光反馈合法卡可不接LED线和蜂鸣器线),数据线 Data1 /
Data0互为双绞,线径建议0.5平方毫米以上,最长不可以超过100米,屏蔽线接控制器的GND。

  2、出门按钮线:出门按钮到控制器端口之间的线

  建议采用两芯线,线径在1.0平方毫米以上。

  3、电锁线:电锁到控制器端口之间的线

  建议使用两芯电源线,线径在1.0平方毫米以上。如果超过50米用更粗的线,或者多股并联;或者通过电源的微调按钮,调高输出电压到14V左右。最长不要超过100米。

  以下选用设备,在某些特殊情况下使用时,才需要布线

  4、门磁线:门磁到控制器端口之间的线

  建议选择两芯线,线径在0.5平方毫米以上,如果无需在线了解门的开关状态 或者 无需门长时间未关闭报警 和非法闯入报警功能,门磁线可不接。

  5、红外探测器线:门磁到控制器端口之间的线

  建议选择两芯线,线径在0.5平方毫米以上,如果不需要红外布防,用来检测非法用户闯入报警功能,红外探测器线可不接。

  6、声光报警器线:门磁到控制器端口之间的线

  建议选择两芯线,线径在0.5平方毫米以上,如果不需要现场报警器提示,可以不接。

  7、消防联动线:消防设备到控制器端口之间的线

  建议选择两芯线,线径在0.5平方毫米以上,如果不需要消防联动功能,可以不接

  控制单元的示意图:

  图A、单门门禁控制单元 现场示意图

  图B、双门门禁控制单元现场示意图

  图C、四门门禁控制单元 现场示意图

  第三章 门禁设备的安装与接线

  门禁控制器是门禁控制单元的核心,其他设备都是接在门禁控制器上,组成一个完整的控制单元,每个门禁点包括以下设备:门禁控制器、读卡器、出门按钮,以及电锁、电锁电源等。详情请参照各种硬件产品的说明书

  第3.1节 门禁控制器的安装

  建议安装在门内侧的墙面,天花板上或弱电井等便于维护的地点

  单门控制器 双门控制器

  在安装门禁控制器前先了解使用环境,尽管控制器具有很长的设计寿命,但如果控制器长期处于下列环境中,仍将会影响控制器的使用寿命:

  ● 长期被日光照射

  ● 长期处于高温高湿环境

  ● 长期处理盐雾环境

  ● 长期处于有酸性气体或是其它腐蚀性气体的环境中

  因此,在安装时应尽量避免上述环境,如不可避免,应采取防护措施。

  门禁控制器的安装方法:

  在安装门禁控制器时也应充分考虑安装和维护的方便性,安装步骤:

  ● 在离地大约1.4M的墙壁打四孔。

  ● 孔用直通塑料膨胀管3.5*27的填充,再把FA型螺钉3.5*25的扭进,螺钉离墙壁2mm左右即可。

  ●
把已经接好线的并已经通电测试OK的控制器挂孔挂入螺钉,整个控制器往下移9mm左右即已经固定,取下时把孔控制器整个上移9mm左右往外取下即可。

  第3.2节 读卡器的安装与连接

  安装在门外或门内侧,高度是距地面1.45米,可以根据客户的使用习惯,适当增加或者降低;当进门和出门均要刷卡时,两个读卡器应该相距1米以上,特别要避免里外正对安装,以防干扰。

  说明:一般情况下,读卡器的两条电源线和两条数据线,必须接;蜂鸣器和指示灯线不接也能正常使用。

  接蜂鸣器(BUZ)线的作用:当控制器收到非法卡刷卡时,读卡器的蜂鸣器想2声或3声报警;合法卡响1声

  接指示灯(LED)线的作用:当制器收到非法卡刷卡时,读卡器的指示灯只是瞬间变化;合法卡由红色变成绿色几秒钟(即控制器电锁继电器的执行时间)

  读卡器的线脚颜色定义以各家读卡器厂商的说明书为准

  例如:门禁控制板 与 读卡器 的对应接法如下图:

  检查读卡器的类型、安装及接线是否正确,最简单的方法是:刷卡是否有刷卡记录

  第3.3节 电锁及锁电源的安装与连接

  电锁的安装比较复杂,也比较关键

  1、电插锁的安装

  电插锁一般用于单开/双开玻璃门、上有框下无框玻璃门、上下无框玻璃门,单开/双开木门等,装在门的上方靠把手一侧。

  电插锁DS1292

  玻璃下夹DS1080

  玻璃上下夹

  下图是单开木门的安装效果图

  电插锁通过磁感应上锁。通过扣板上的磁铁感应后才能上锁,扣板一般装在门扇上方,关门后,扣板上的磁铁对正锁内感应开关,感应上锁,因此门关好后能自动上锁。

  2、磁力锁的安装

  磁力锁一般用于铁门、防火门,

  磁力锁

  辅助支架:ZL夹

  辅助支架:玻璃U夹

  下图是防火门安装效果图

  在实际项目中,还可能用到电控锁、电机锁、静音锁、阴极锁等类型的锁,请参考锁的说明书

  3、电锁、门禁控制器与电锁电源的接线

  不同性能的电锁有不同的接法,分常开型和常闭型,由门禁控制器的电锁继电器控制电锁的开启或锁闭。检查电锁安装及接线是否正确,最简单的方法是:按出门按钮开门,电锁动作是否正常

  A、与门禁专用电源接法(以WDA-801电源为例),建议使用门禁专用电锁电源

  门禁控制板继电器的常开端NO 接电源的PUSH 或 HANDLE,公共端COM接电源负极GND

  电锁直接接在电源上:如下图所示

  B、与普通12VDC电源的接线(控制箱里的电源就是如此)

  电插锁、磁力锁等常闭锁,如下图所示:

  备注:阴极锁、电控锁等常开锁,电源负极接控制板继电器的常开端NO

  C、电机锁的接法

  第3.4节 出门按钮的安装与连接

  出门按钮的安装高度是距地面1.45米,可以根据客户的使用习惯,适当增加或者降低。

  E6

  E801不锈钢按钮

  无线按钮

  用2芯线连接,

  第3.5节 消防联动、门磁、红外、声光报警器的安装与连接

  消防联动,当有来自消防系统的信号时,或接上消防设备有消防信号时,所有的门自动打开,用2芯线连接;

  门磁

  红外探头

  声光报警器

  门磁用来检测门的开关状态,装在门框上,用2芯线连接;

  红外探测器,用来感应非法人员接近门旁,用2芯线连接

  声光报警器,用2芯线连接

  当门磁检测到门没关,或红外探测到非法信息时产生报警,这时警声响起

  第五章 门禁系统调试中的常见问题

  门禁系统在安装过程中,以及调试中会碰到各种各样的小问题,针对疑问可以咨询我司的售后工程师,或者在本章中查早答案。

  第5.1节 门禁系统RS485总线通讯方面的问题

  1、为什么RS485联网会不通?

  造成联网不通的主要原因有:

  A、门禁控制器的地址码设置重复

  B、硬件设备的ID号、组别与门禁软件设备资料的设置是否一致

  C、门禁软件串口设置(通讯配置)不正确

  D、硬件设备的通讯速率与软件所设置的是否一致

  E、检查硬件设备的核校验方式是否为默认值(默认值应为零)

  F、RS485通讯线A、B是否接反或者短接

  G、RS485转换器的质量是否有问题

  H、电脑串口是否有问题

  I、在485总线的最后一台控制器的485+ 和 485-之间并联120欧姆的终端电阻来改善通讯质量。

  J、检查控制器箱和网线是否接地

  2、为什么RS485联网不正常

  通信距离短:

  第一种原因是未使用双绞线,RS485必须使用双绞线(UTP)通信,当通信线穿过电磁干扰较强的区域时,还应使用带屏蔽的双绞线(超五类);

  第二种原因是RS485的转换器(模块)一般都是无电源的,其驱动能力不强,致使通信驱动距离及设备连接数量不多,应使用有源的RS232 /
RS485模块或接口卡,(标准RS232转485、485转485的多路光电隔离集线器)。

  RS485连接设备少,甚至多于5台就不正常:

  未使用双绞线、RS232—RS485模块通信驱动能力不够、上位机与设备之间的“地”是断开的;解决方法:再将所有终端的“地”(信号参考地)连接在一起。如果还有问题:更换RS232
/ RS485模块。还解决不了问题,就是有某一台设备的通信电路部分已经损坏。

  第5.2节 开不了门(电锁不动作)的问题

  1、首先要排除电锁本身的问题,电锁坏了,或电锁电源功率问题,或电锁连线是否有问题;检查电锁安装及接线是否正确,最简单的方法是:按出门按钮开门,电锁是否动作。

  2、其次是刷卡开不了门,首先查看读卡器刷卡后是否有刷卡记录;

  其次查看刷卡记录是合法卡还是非法卡记录,如果是非法卡请授权后使用。
